Isoleringsplug FIF-PN
ETIC fixings in general
Den formonterede slagplug med forstærket plastsøm
Isoleringsplug FIF-PN
Produktvarianter
Download billede
Produktvarianter
Godkendelser / Testrapporter
7 Produktvariant(er)
Bordiameter
Min. borhulsdybde
Ankerlængde
Max. emnetykkelse
Skive ø
Antal
FIF-PN 8/60
Varenr. 546803
8
[mm]
45
[mm]
108
[mm]
70
[mm]
60
[mm]
100
[St.]
ETA godkendelse
Bordiameter
(
d
0
)
8
mm
Min. borhulsdybde
(
h
1
)
45
mm
Ankerlængde
(
l
)
108
mm
Max. emnetykkelse
(
t
fix
)
70
mm
Skive ø
60
mm
Antal
100
St.
GTIN (EAN-Code)
4048962332438
DB nr.
2111274
FIF-PN 8/80
Varenr. 546804
8
[mm]
45
[mm]
128
[mm]
90
[mm]
60
[mm]
100
[St.]
ETA godkendelse
Bordiameter
(
d
0
)
8
mm
Min. borhulsdybde
(
h
1
)
45
mm
Ankerlængde
(
l
)
128
mm
Max. emnetykkelse
(
t
fix
)
90
mm
Skive ø
60
mm
Antal
100
St.
GTIN (EAN-Code)
4048962332445
DB nr.
2111275
FIF-PN 8/100
Varenr. 546805
8
[mm]
45
[mm]
148
[mm]
110
[mm]
60
[mm]
100
[St.]
ETA godkendelse
Bordiameter
(
d
0
)
8
mm
Min. borhulsdybde
(
h
1
)
45
mm
Ankerlængde
(
l
)
148
mm
Max. emnetykkelse
(
t
fix
)
110
mm
Skive ø
60
mm
Antal
100
St.
GTIN (EAN-Code)
4048962332452
DB nr.
2111278
FIF-PN 8/120
Varenr. 546806
8
[mm]
45
[mm]
168
[mm]
130
[mm]
60
[mm]
100
[St.]
ETA godkendelse
Bordiameter
(
d
0
)
8
mm
Min. borhulsdybde
(
h
1
)
45
mm
Ankerlængde
(
l
)
168
mm
Max. emnetykkelse
(
t
fix
)
130
mm
Skive ø
60
mm
Antal
100
St.
GTIN (EAN-Code)
4048962332469
DB nr.
2111280
FIF-PN 8/140
Varenr. 546807
8
[mm]
45
[mm]
188
[mm]
150
[mm]
60
[mm]
100
[St.]
ETA godkendelse
Bordiameter
(
d
0
)
8
mm
Min. borhulsdybde
(
h
1
)
45
mm
Ankerlængde
(
l
)
188
mm
Max. emnetykkelse
(
t
fix
)
150
mm
Skive ø
60
mm
Antal
100
St.
GTIN (EAN-Code)
4048962332476
DB nr.
2111282
FIF-PN 8/160
Varenr. 546808
8
[mm]
45
[mm]
208
[mm]
170
[mm]
60
[mm]
100
[St.]
ETA godkendelse
Bordiameter
(
d
0
)
8
mm
Min. borhulsdybde
(
h
1
)
45
mm
Ankerlængde
(
l
)
208
mm
Max. emnetykkelse
(
t
fix
)
170
mm
Skive ø
60
mm
Antal
100
St.
GTIN (EAN-Code)
4048962332483
DB nr.
2111283
FIF-PN 8/180
Varenr. 546809
8
[mm]
45
[mm]
228
[mm]
190
[mm]
60
[mm]
100
[St.]
ETA godkendelse
Bordiameter
(
d
0
)
8
mm
Min. borhulsdybde
(
h
1
)
45
mm
Ankerlængde
(
l
)
228
mm
Max. emnetykkelse
(
t
fix
)
190
mm
Skive ø
60
mm
Antal
100
St.
GTIN (EAN-Code)
4048962332490
DB nr.
2111285
Legende
=
Tilladelse tilgængelig
—
=
Tilladelse ikke tilgængelig
Set 7 af 7 variant(er)
Ansøgning og godkendelse
Applikationer
Attachment of ETICS insulating boards on concrete and masonry
Flush-to-surface installation in ETICS insulating materials e.g. polystyrene
Byggematerialer
materialekalsse A, B, C, D, E
Beton
Massiv mursten
Massiv kalksandsten
Hulblokke af letbeton
Hulsten
Kalksandsten med huller
Letklinkebeton
Gasbeton
Du kan finde detaljeret information om byggematerialer i registreringsdokumentet.
Godkendelser
ETA-18/0253
DoP No. 0256
EPD-FIW-20210314-CBD1-EN

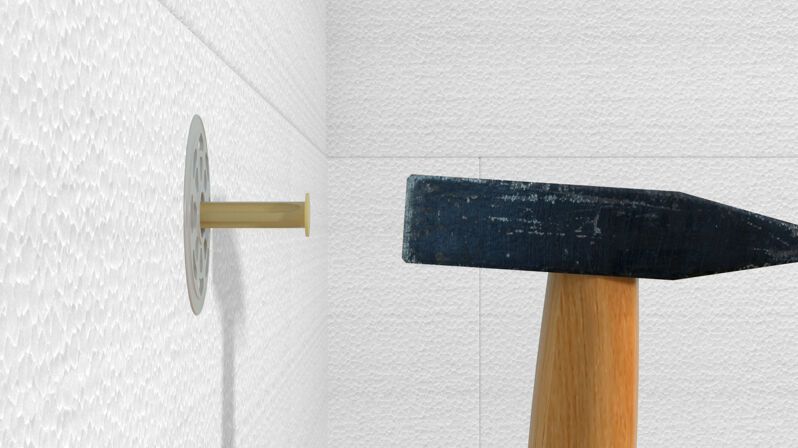

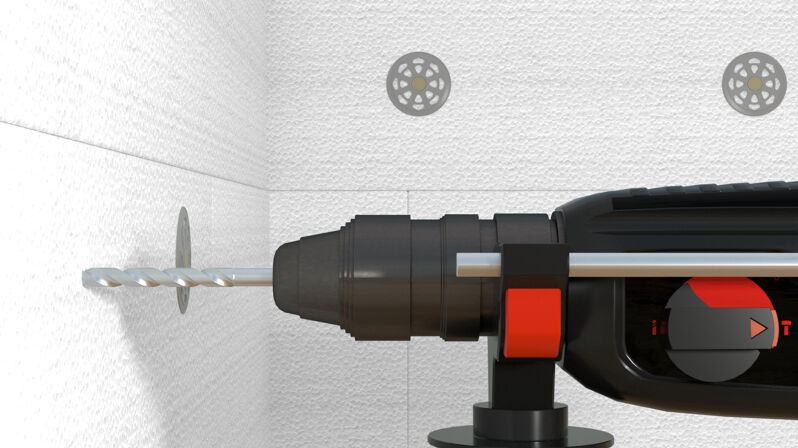

Samlevejledning
Mounting Strip 1 Picture
1
/ 4
1
2
3
4
Dokumenter til download
ETA Certification Document
pdf,
ETA-18/0253
European Technical Assessment for FIF - PN - Nailed-in plastic anchor for fixing of external thermal insulation composite systems with rendering in concrete and masonry
Oprettet den 29.05.2018
DOP - Declaration of Performance
pdf,
DoP No. 0256
Declaration of Performance for FIF-PN (Plastic anchors for use in concrete and masonry)
Oprettet den 15.01.2021
EPD - Environmental Product Declaration
pdf,
EPD-FIW-20210314-CBD1-EN
Environmental Product Declaration for fischer Insulation fixings
Gyldig fra 22.02.2022
til 21.02.2027
Load Table
pdf,
Render fixing FIF-PN - Permissible loads for a single anchor for fixing of external thermal insulation composite systems with rendering.
